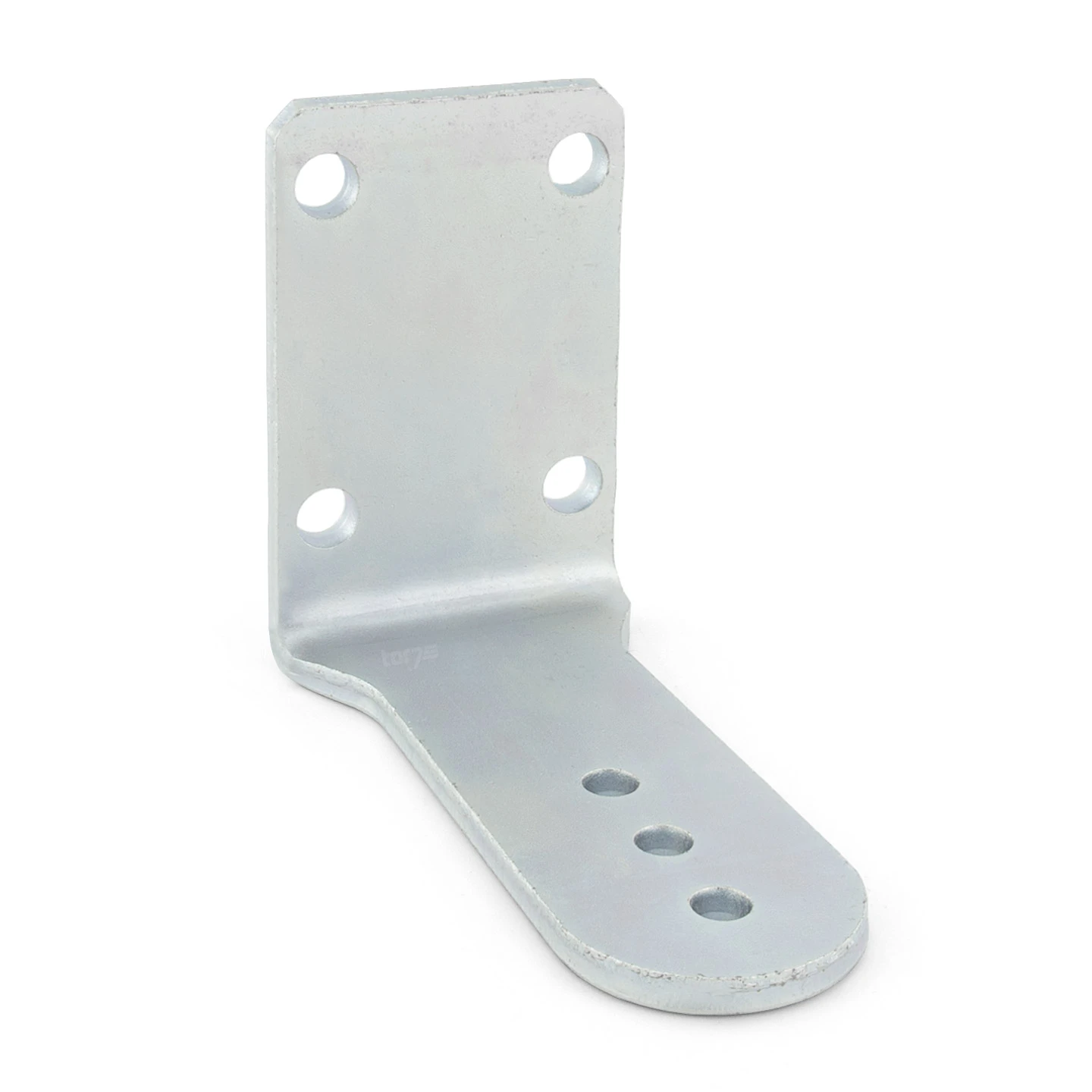

Hörmann Pfeiler-Laschenwinkel, Stahl Verzinkt, Für RotaMatic

Beschreibung zu Hörmann Pfeiler-Laschenwinkel, Stahl verzinkt, für RotaMatic

Dieser spezielle Laschenwinkel kommt zum Einsatz, wenn Sie den Drehtorantrieb Hörmann RotaMatic an einem Torflügel montieren möchten, dessen Drehpunkt mehr als 150 mm bzw. beim RotaMatic PL mehr als 210 mm von der Pfostenkante entfernt liegt. Bei Hörmann wird dieses Maß auch als e-Maß bezeichnet und ist eines der entscheidenden Größen in der Einbaugeometrie bei Drehtoren. Durch den Einbau wird der Abstand zwischen dem Drehpunkt des Antriebes und dem Pfeiler verkürzt. Automatisch verlängert sich in gleichem Maße der maximale Abstand des Torflügel-Drehpunktes zur Pfeilerkante. Nur bei Einhaltung der geforderten Maße kann ein Öffnungswinkel des Torflügels von mindestens 90° garantiert werden und ein Anschlagen des Drehtorantriebes an der Pfeilerecke vermieden werden.

Lieferumfang

• vorgebohrter Laschenwinkel Stärke 6,5 mm
• Hörmann Montageanleitung

Pfeiler-Laschenwinkel ersetzt Standard-Beschlagsteile

Der Hörmann Pfeiler-Laschenwinkel ist kompatibel mit den anderen Beschlägen in der Ausführung Stahl verzinkt aus dem Hörmann Zubehör, insbesondere mit der Pfeiler-Konterplatte PK 1. Für die fachgerechte Befestigung wird neben dem Laschenwinkel noch das Bauteil a aus dem Standard-Beschlags-Set benötigt, welches im Lieferumfang des RotaMatic bereits enthalten ist. Die Bauteile b und c werden dagegen nicht mehr benötigt.

Montagehinweise für den Laschen-Winkel

Für die Befestigung des Hörmann Laschenwinkels am Torpfosten gibt es unterschiedliche Möglichkeiten. Möglichkeit 1 ist das Anschrauben mit 4 Schrauben und entsprechenden Dübeln. Sicherer geht es mit der Pfeiler-Konterplatte PK 1 und bei gemauerten Pfeilern können Sie den Laschenwinkel auch an eine Pfeiler-Mauerplatte PM 1 anschweißen. Für die Befestigung des Drehtor-Antriebs kann eine von 3 vorgesehenen Bohrungen verwendet werden. Je nach verwendeter Bohrung ändert sich die Berechnung von Maß A von e +120 mm über e + 100 mm bis e + 80 mm. Bei Verwendung der dem Pfeiler am nächsten liegenden Bohrung müssen Sie den Laschenwinkel kürzen, um eine reibungslose Drehung des Torantriebes zu gewährleisten.

Pfeiler-Laschen-Winkel ist Sonderbeschlag von Hörmann

Um den unterschiedlichen Anforderungen an die jeweilige örtliche Situation beim Einbau von RotaMatic Drehtor-Antrieben gerecht zu werden, hat Hörmann umfangreiches Zubehör auch im Bereich Beschläge entwickelt. Schon in der Basisausführung sind diese Stahl-Beschläge galvanisch verzinkt und somit für eine Nachbehandlung vorbereitet. Für höchste Ansprüche erhalten Sie fast alle Bauteile zudem in der Ausführung Edelstahl. Den Pfeiler-Laschenwinkel können Sie allerdings nur in Stahl verzinkt kaufen – preiswert und günstig.

Passende Beschläge in Stahl verzinkt:

• Hörmann Pfeiler-Konterplatte PK 1, Stahl verzinkt, für RotaMatic
• Hörmann Pfeiler-Mauerplatte PM 1, Stahl verzinkt, für RotaMatic

EAN: 4042533685299
