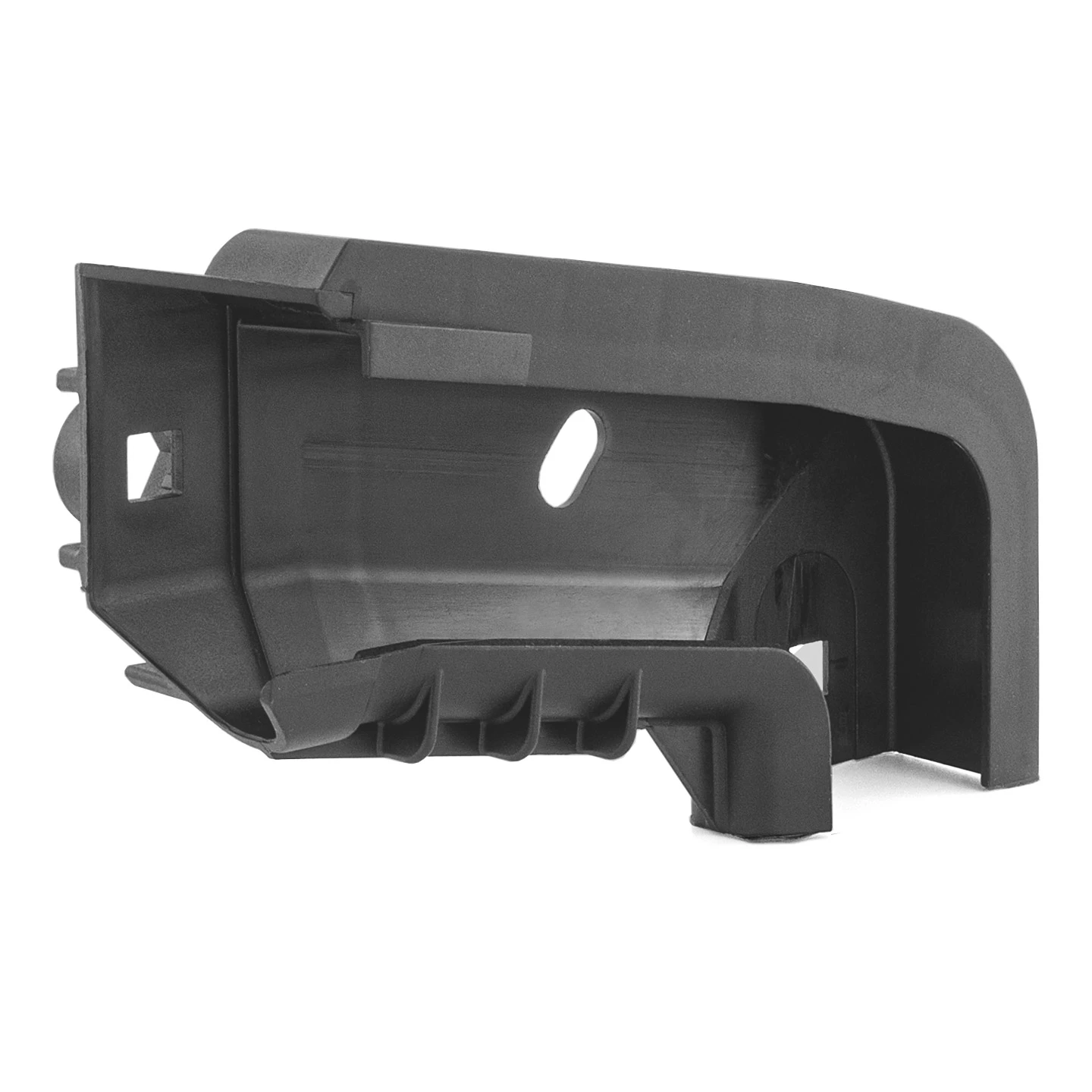

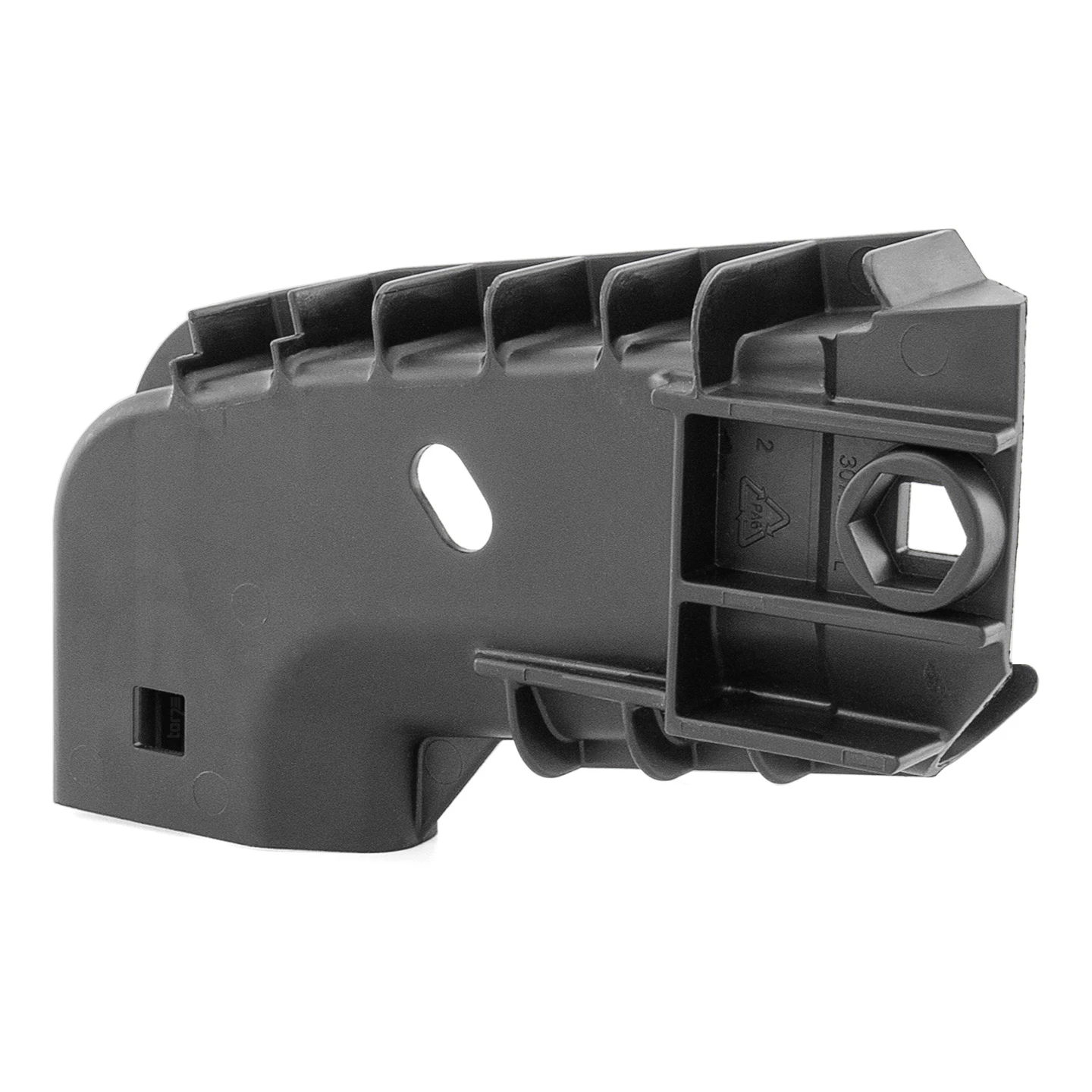

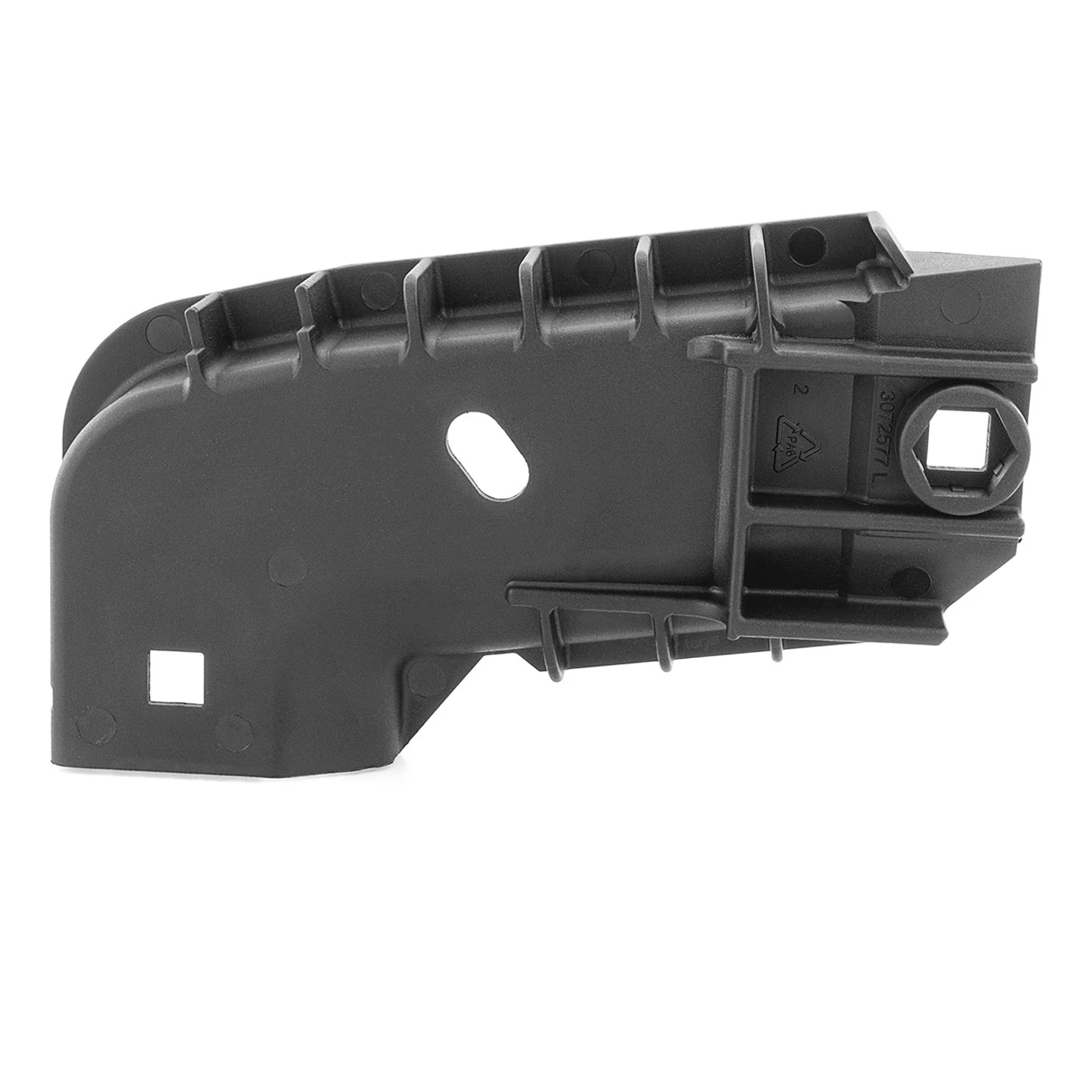

Hörmann Führungsbogen, Kunststoff, Beschlag L, Z, Links

Beschreibung zu Hörmann Führungsbogen, Kunststoff, Beschlag L, Z, links

Der Führungsbogen wird bei Hörmann Sektionaltoren der Baureihe 40 und EcoStar mit Z-, L-, BL- und BZ-Beschlag zur Führung der oberen Laufrolle verwendet. Dieses Hörmann-Ersatzteil für die linke Torseite ist aus hochstabilem Kunststoff gefertigt und überzeugt durch höchste Qualität für eine lange Lebensdauer auch bei starker Belastung. Sollte der Führungsbogen beschädigt werden oder brechen, ist dieser umgehend auszutauschen, um die ordnungsgemäße Funktion des Tores sicherzustellen.

Lieferumfang:

• 1 Stück Hörmann Führungsbogen, links

Technische Daten:

• Material: Kunststoff
• verwendbar für Beschlagsarten  Z-, L-, BL- und BZ-Beschlag
• Ausführung: links (Ansicht von innen)
• für Sektionaltore Baureihe 40 und EcoStar

Geeignete Hörmann Tortypen:

• Hörmann Sektionaltor Baureihe 40 mit Z-Beschlag (Zugfeder-Beschlag), Produktionszeitraum: 01.06.1999 – aktuell
• Hörmann Sektionaltor Baureihe 40 mit L-Beschlag (Niedrig-Sturz-Beschlag), Produktionszeitraum: 01.06.1999 – aktuell
• Hörmann Sektionaltor Baureihe 40 mit BZ-Beschlag (Zugfeder-Beschlag für flächenbündige Blende), Produktionszeitraum: 01.06.1999 – aktuell
• Hörmann Sektionaltor Baureihe 40 mit BL-Beschlag (Torsionsfeder-Beschlag für flächenbündige Blende), Produktionszeitraum: 01.06.1999 – aktuell

Der Hörmann Führungsbogen für Sektionaltore

Der Führungsbogen sorgt auf der linken Torseite für eine ordentliche Führung und einen optimalen Sitz der oberen Laufrolle in der Endstellung Tor-Zu. Bei der Montage ist die Endstellung der Laufrolle im Führungsbogen zu beachten. Während bei handbetätigten Toren die Laufrolle die Endlage erst am Ende des Führungsbogens erreicht, muss sich bei kraftbetätigten Toren die Endlage bereits im Knick befinden. Genaue Angaben hierzu finden Sie in der Montageanleitung des Tores. Die Verbindung mit der Zarge und der oberen Laufschiene erfolgt mit der Hörmann Flachkopfschraube M8 x 13 mm, TORX und der Hörmann Sechskantmutter M8 mit Hohlflansch.

EAN: 4042533855630
