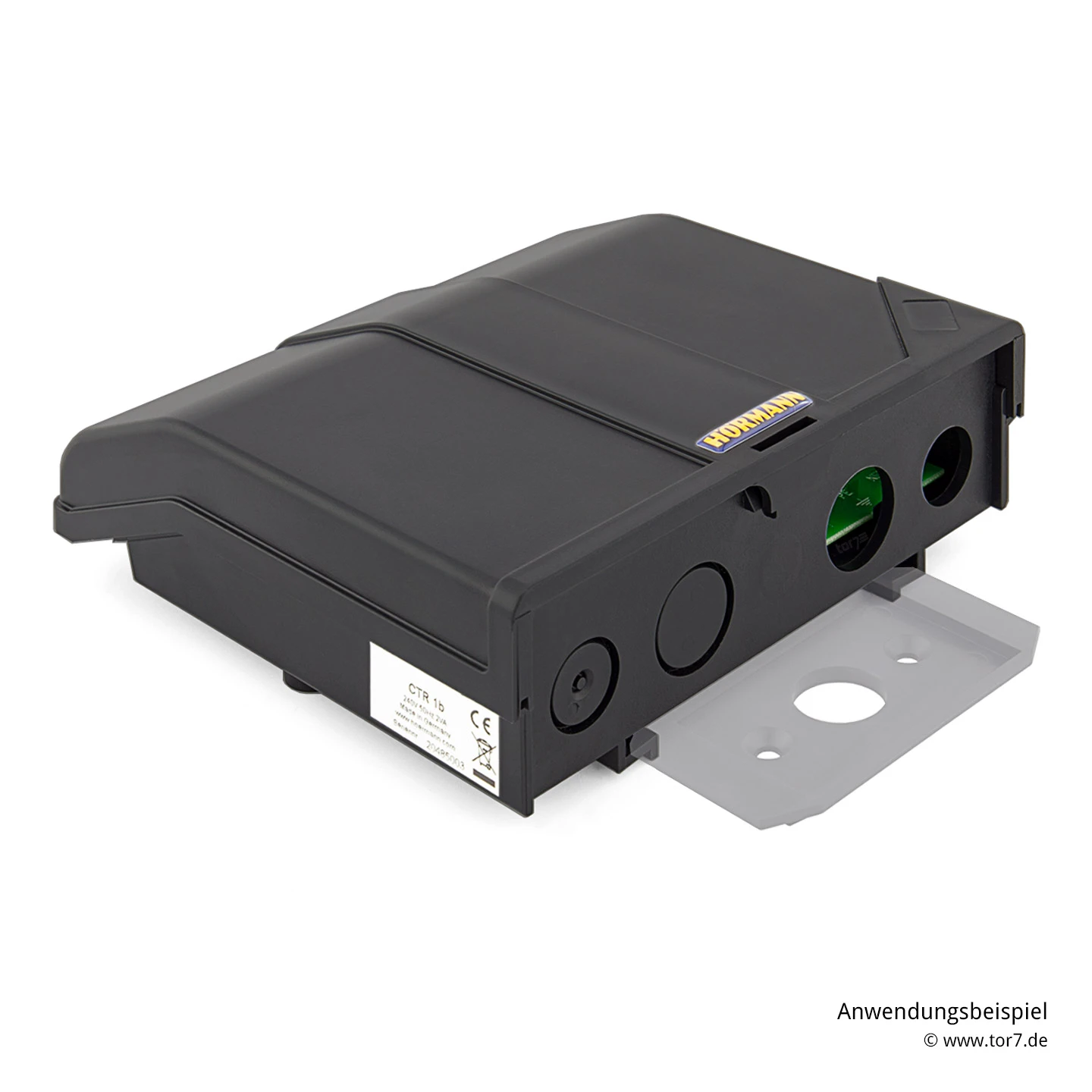

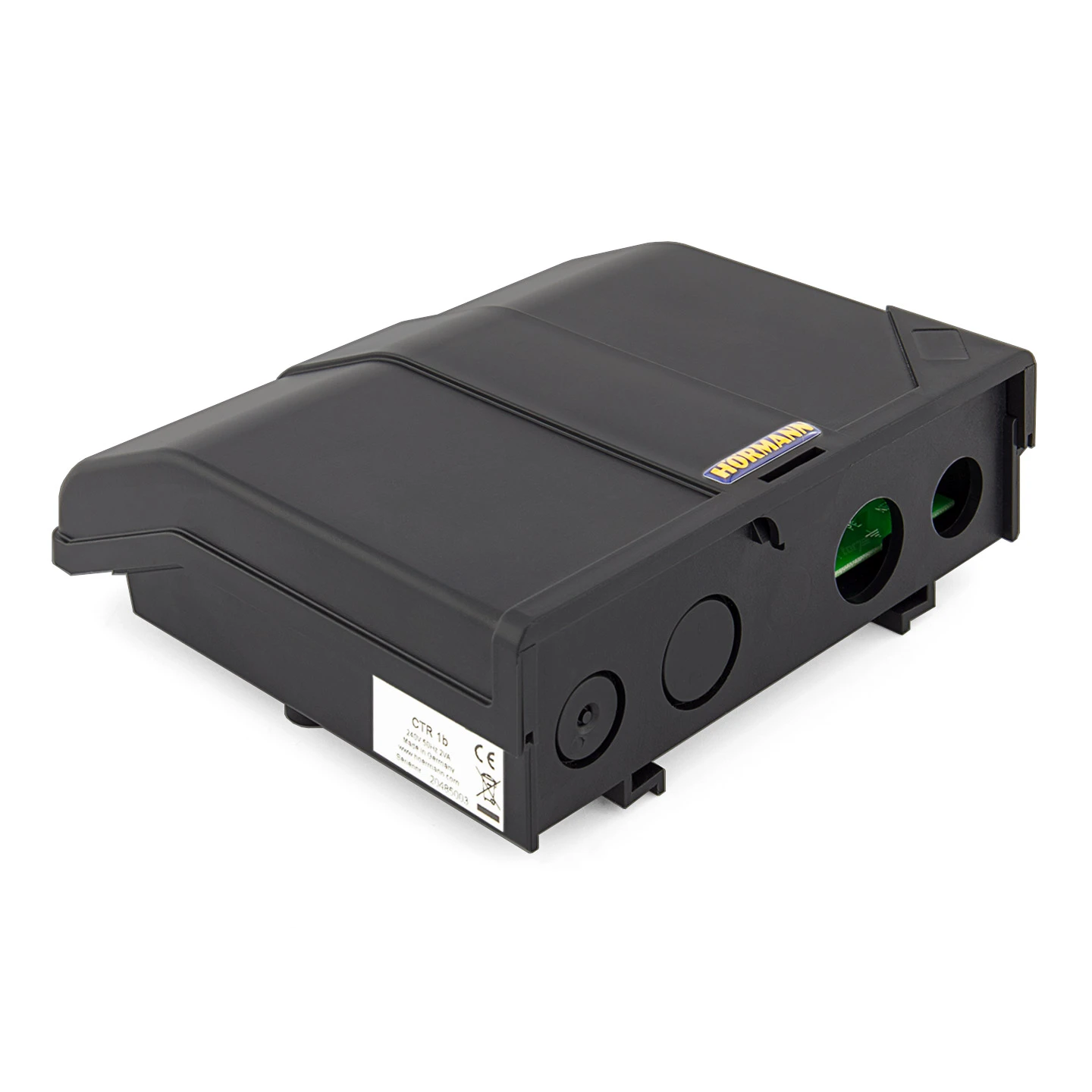

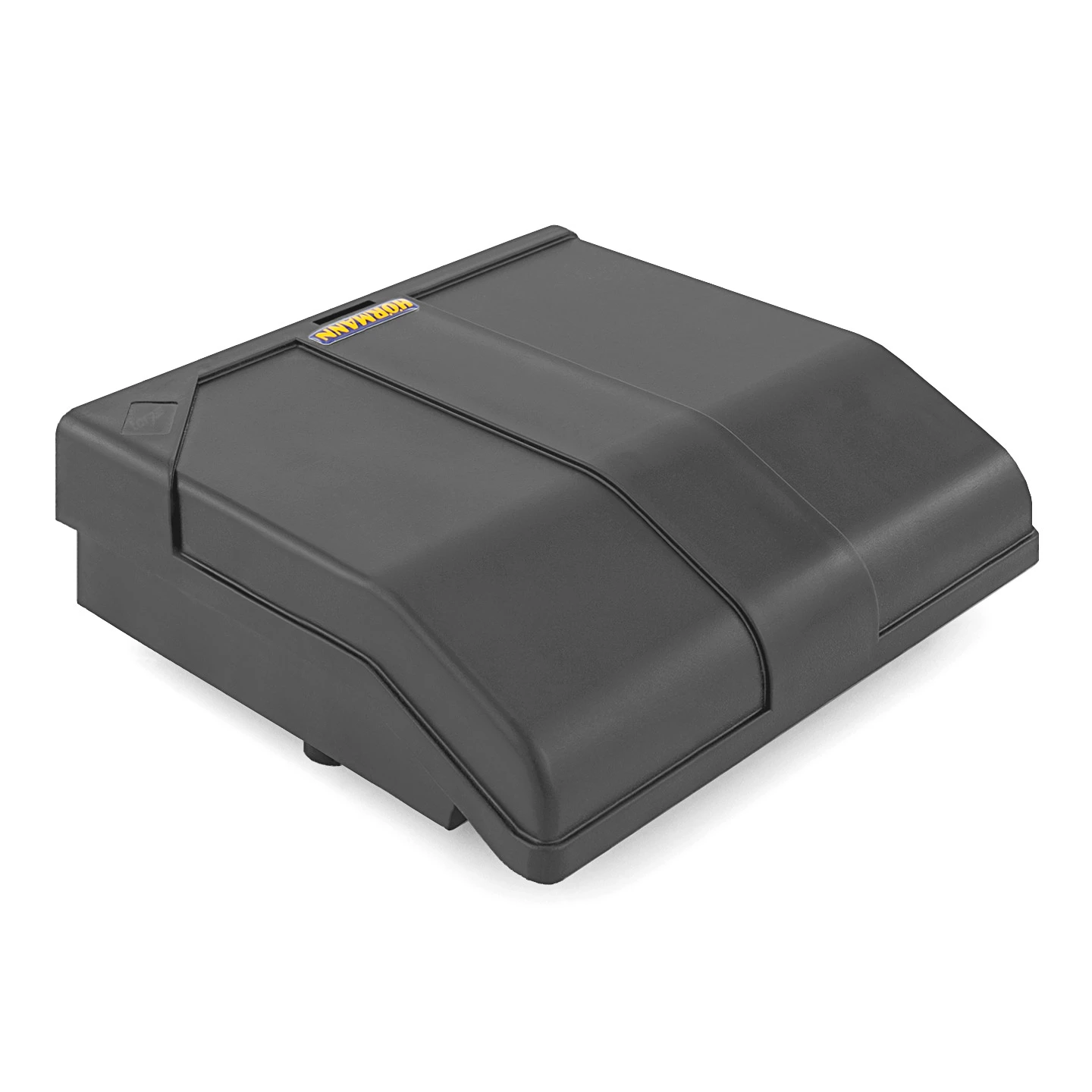

Hörmann Auswerteeinheit Für Codetaster CTR 1b Und CTV 1

Beschreibung zu Hörmann Auswerteeinheit für Codetaster CTR 1b und CTV 1

Die Hörmann Auswerteeinheit für Codetaster CTR 1b und CTV 1 kommt als Ersatzteil bei einem Defekt zum Tragen. Sie ist geeignet für die Hörmann Eingabeeinheit beleuchtet, für Codetaster CTR 1b und CTR 3b und die Hörmann Eingabeeinheit für Codetaster CTV 1 und CTV 3 und steuert per Impuls einen angeschlossenen Garagentorantrieb, Einfahrtstorantrieb, Fremdantrieb oder elektrischen Türöffner. Die Auswerteineheit wird mit einer Anschlussleitung ASL 2, ASL 10 oder ASL 50 angeschlossen (auf Anfrage erhältlich), welche auch für eine Stromversorgung mit 24 V Verwendung findet. Bei einer Entscheidung für 230 V kommen eine Hörmann Anschlussleitung ZL 1 mit Eurostecker oder aber die Hörmann Anschlussleitung ZLE 1 mit Schukostecker in Frage.

Lieferumfang:

• 1 Stück Hörmann Auswerteeinheit für Codetaster CTR 1b und CTV 1, ohne Anschlussleitung

Technische Daten:

• 1 Relaisausgang zur Ansteuerung eines Torantriebes oder Türöffners
• Impulssteuerung bis zu 5 s
• ohne Zuleitung
• bis zu 4 Zahlencodes programmierbar
• Anschlussspannung: wahlweise 230 V AC oder 24 V AC/DC
• bei 230 V AC Anschlussleitung ZL 1 oder ZLE 1 verwenden
• bei 24 V AC/DC und für die Impulsgabe an den Antrieb Hörmann Anschlussleitung ASL  2 m, 10 m oder 50 m verwenden (auf Anfrage erhältlich)
• Schaltleistung max.: 30 V DC / 2,5 A (ohmsche Last), 230 V AC / 500 W (ohmsche Last)
• Schutzart: IP 54
• Temperaturbereich: -20 °C bis +60 °C

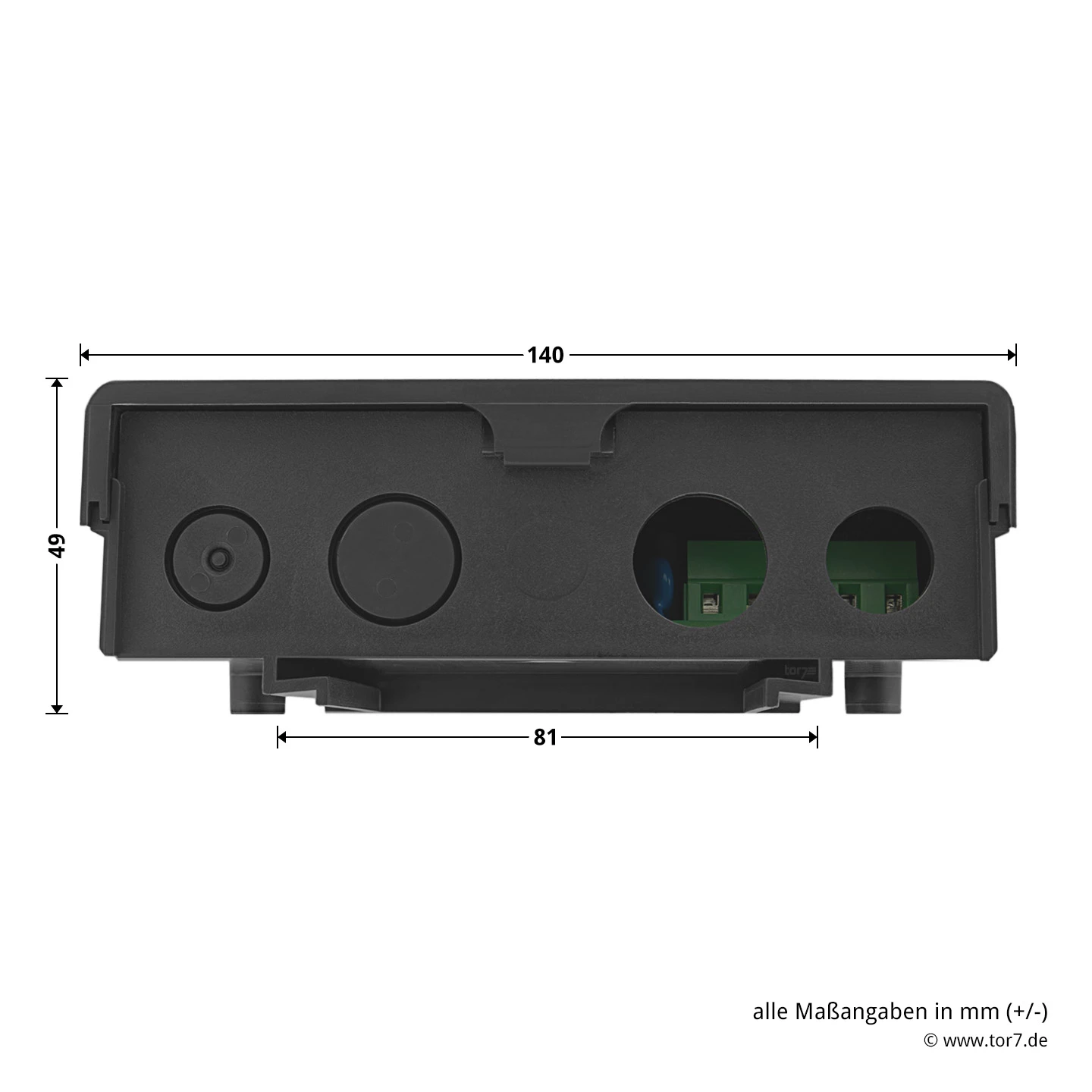

• Maße Auswerteeinheit (B x H x T): 140 x 130 x 50 mm
• Tasten Klingel/Licht und Stopp ohne Funktion

Hinweis: Für die Ausführung mit den zusätzlichen Funktionen “Zwei-Tor-Betrieb” oder “Richtungswahl-Betrieb” und “Klingel-/3-Minuten Licht-Betrieb” oder “Stop/Halt-Betrieb” nutzen Sie die Hörmann Auswerteeinheit für Codetaster CTR 3b und CTV 3.

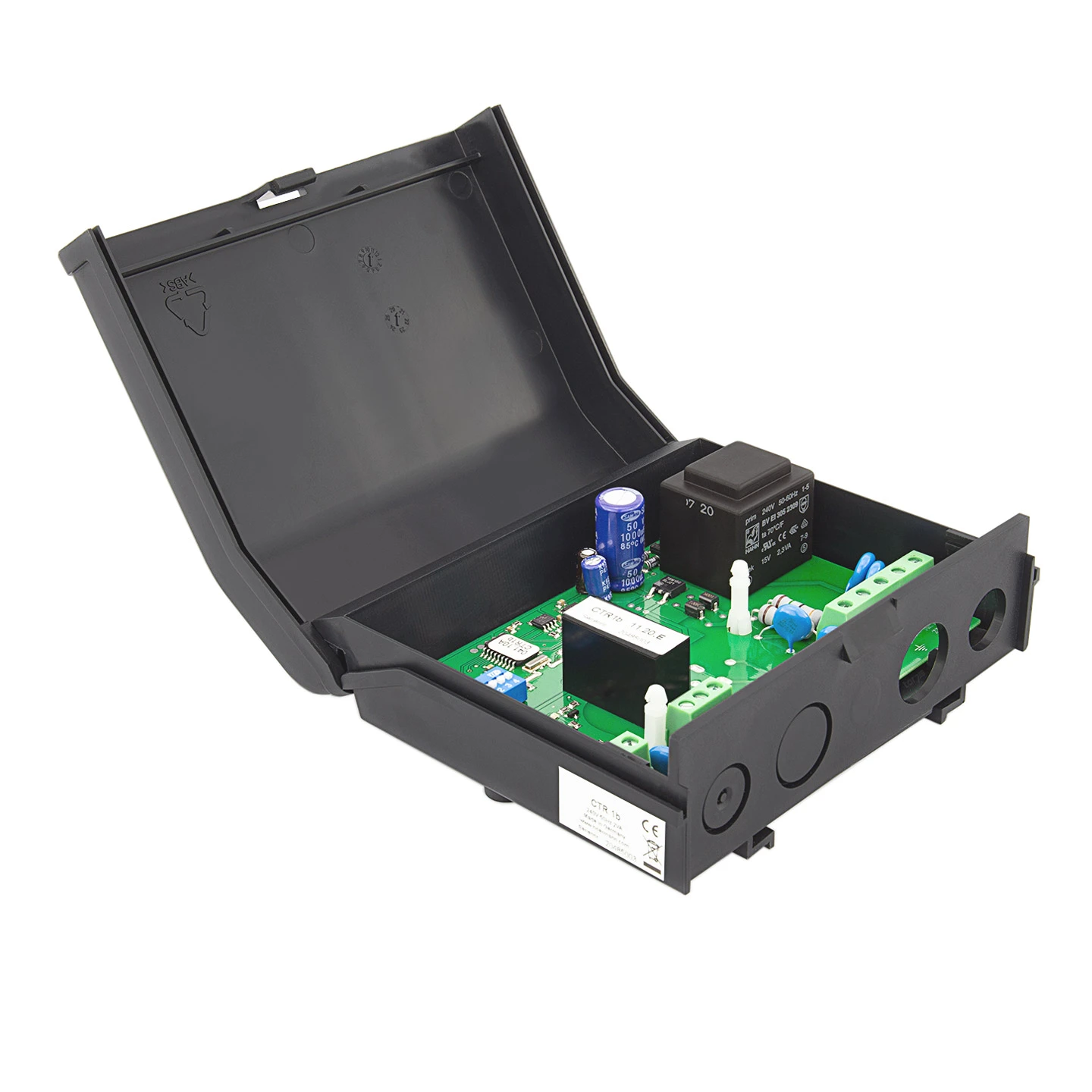

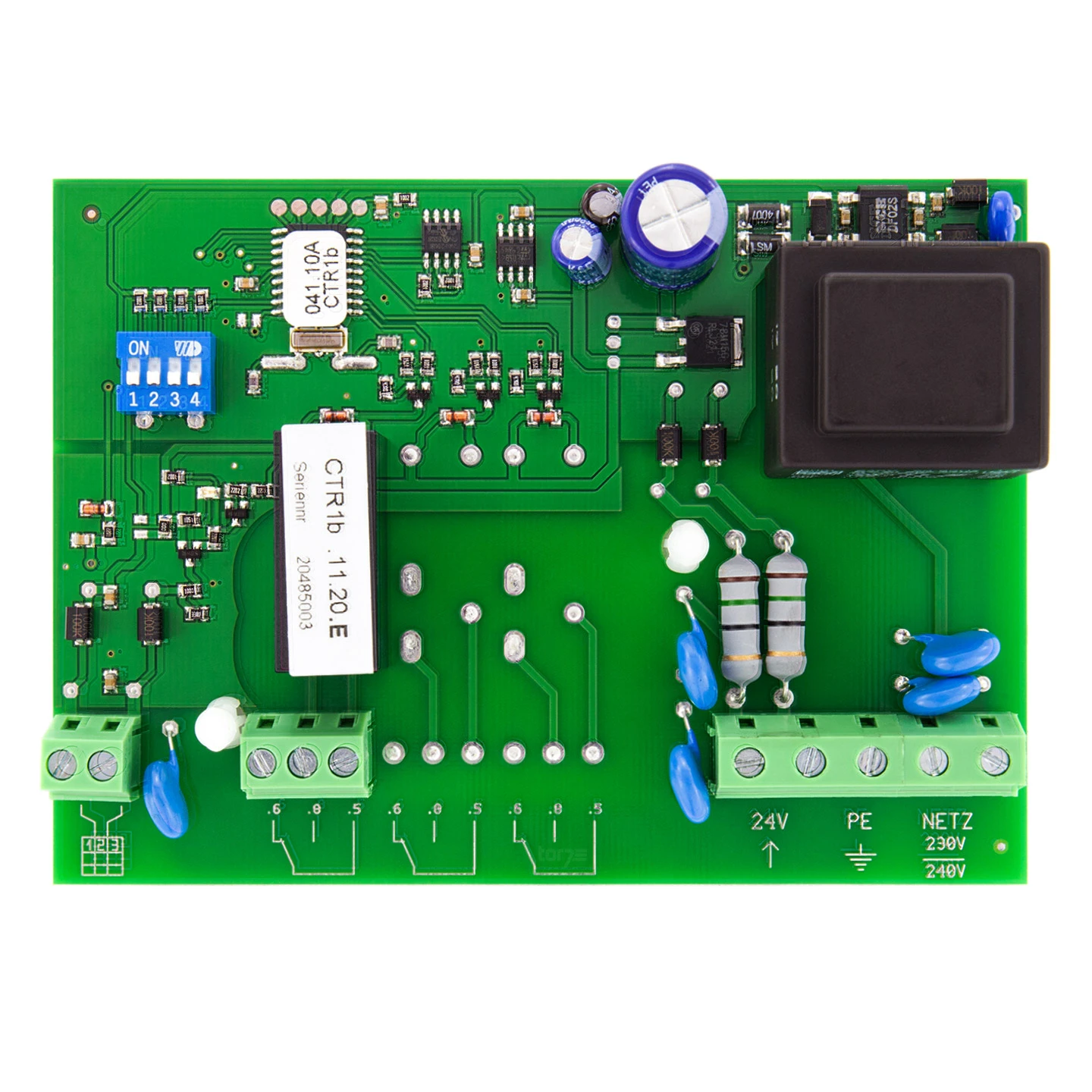

Im Gehäuse dieses Steuergerätes befinden sich neben einer Platine auch 4 Schalter für die Programmierung von 4 verschiedenen Zahlencodes und 1 Relais für die Impulssteuerung. Grundsätzlich montiert man die Auswerteeinheit im Inneren einer Garage oder eines Hauses. Die Steuerung des Antriebes oder des elektrischen Türöffners geschieht durch die Eingabe eines von 4 möglichen vorprogrammierten Zahlencodes, entweder an einer angeschlossenen Hörmann Eingabeeinheit beleuchtet, für Codetaster CTR 1b und CTR 3b oder einer Hörmann Eingabeeinheit für Codetaster CTV 1 und CTV 3.

EAN: 4042533302998
