Hörmann Antriebsscheibenhalter Mit Antriebsscheibe Für FS10

Beschreibung zu Hörmann Antriebsscheibenhalter mit Antriebsscheibe für FS10

Der Hörmann Antriebsscheibenhalter ist ein wichtiges Bauteil bei Hörmann Führungsschienen FS10 mit Baujahr ab 08/2005 und wird als komplettes Bauteil inklusive Antriebsscheibe geliefert. Der Einsatz erfolgt am hinteren Teil der Führungsschiene und bildet das Gegenstück zur vorderen Spanneinheit. Zusammen sorgen diese für einen ordnungsgemäßen Lauf des Zahngurt und einen komfortablen Torbetrieb. Bei Beschädigungen der Antriebsscheibe oder des Antriebsscheibenhalter empfiehlt sich daher der umgehende Austausch, um Funktionsbeeinträchtigungen zu vermeiden. Die Lieferung erfolgt inklusive Schrauben zur Befestigung an der Führungsschiene.

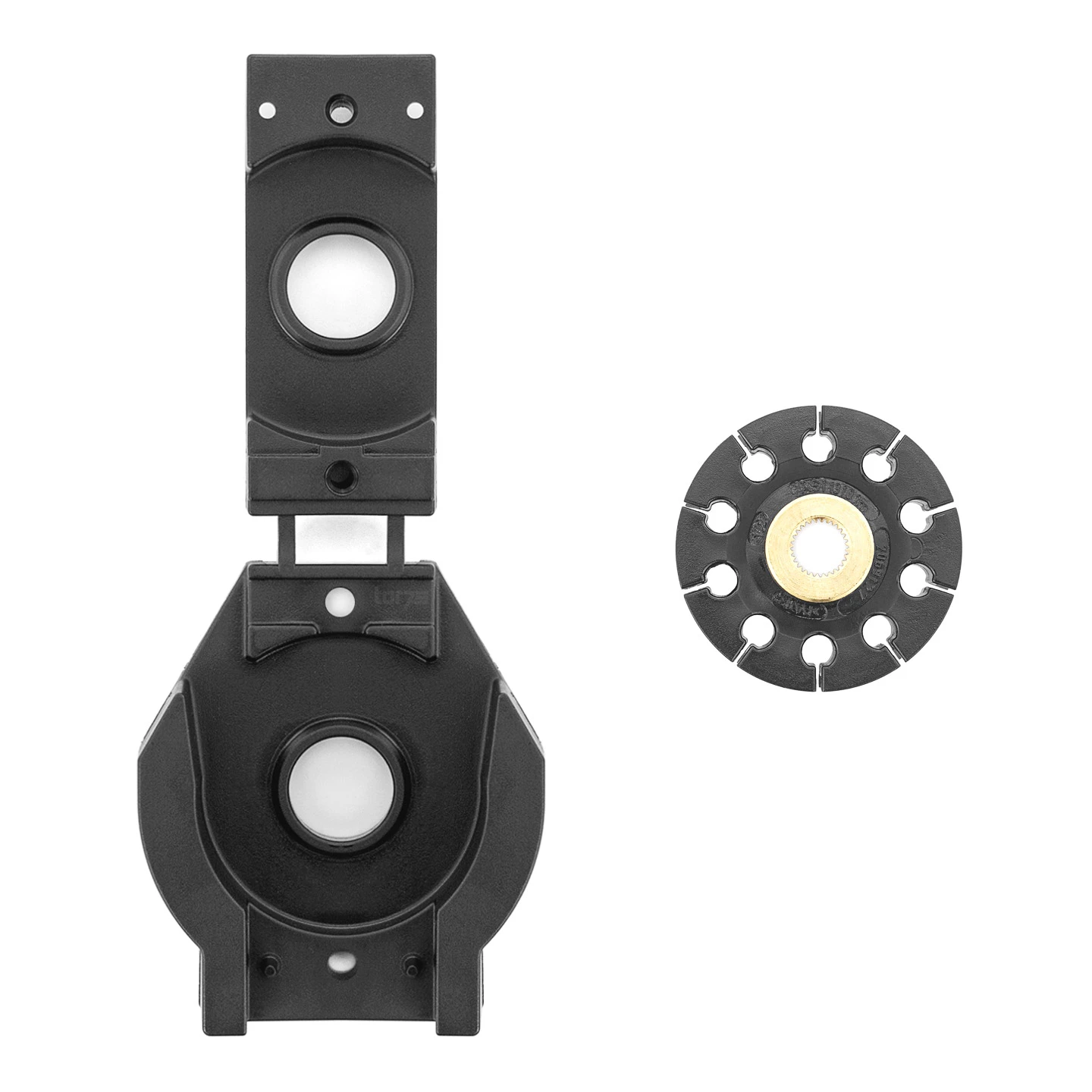

Lieferumfang:

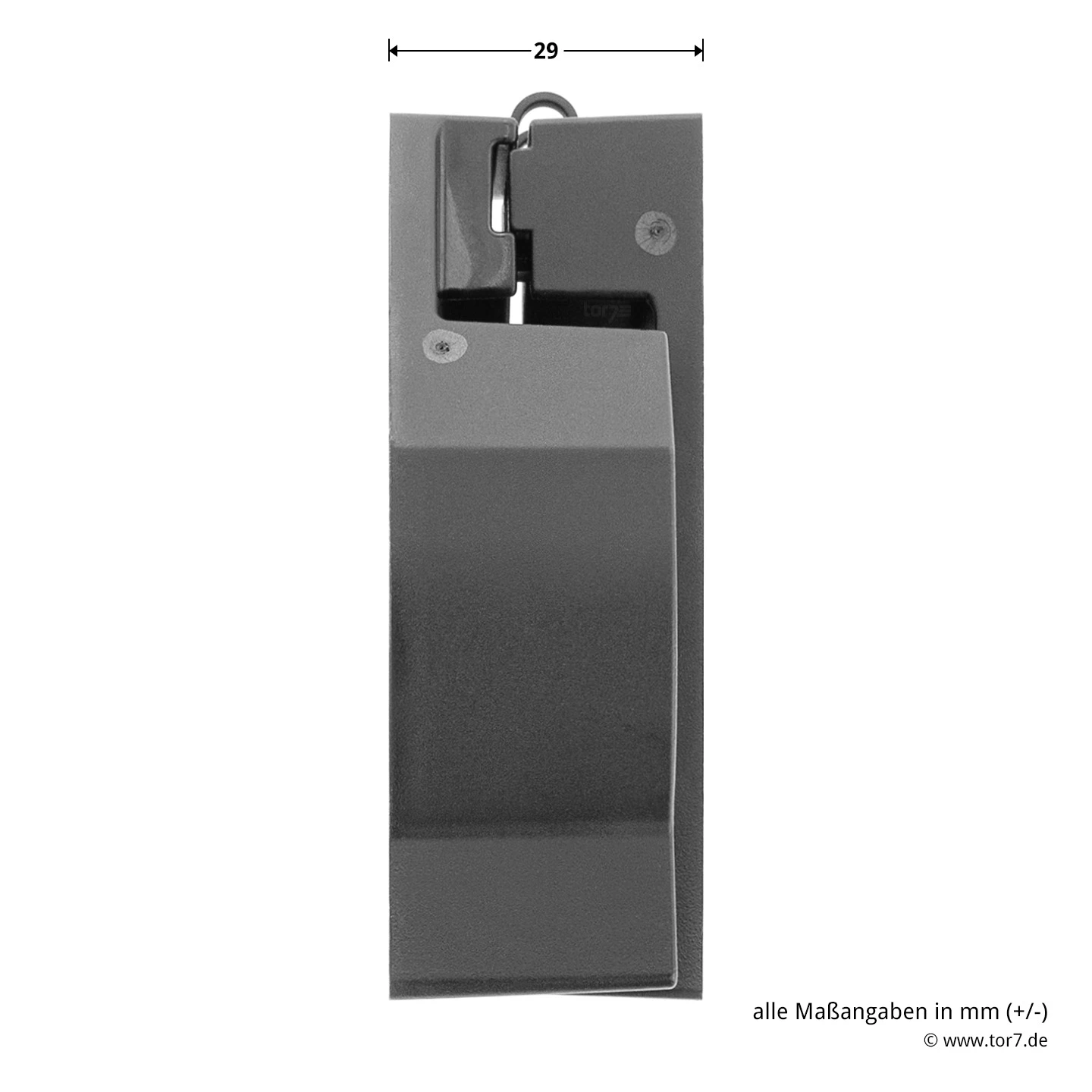

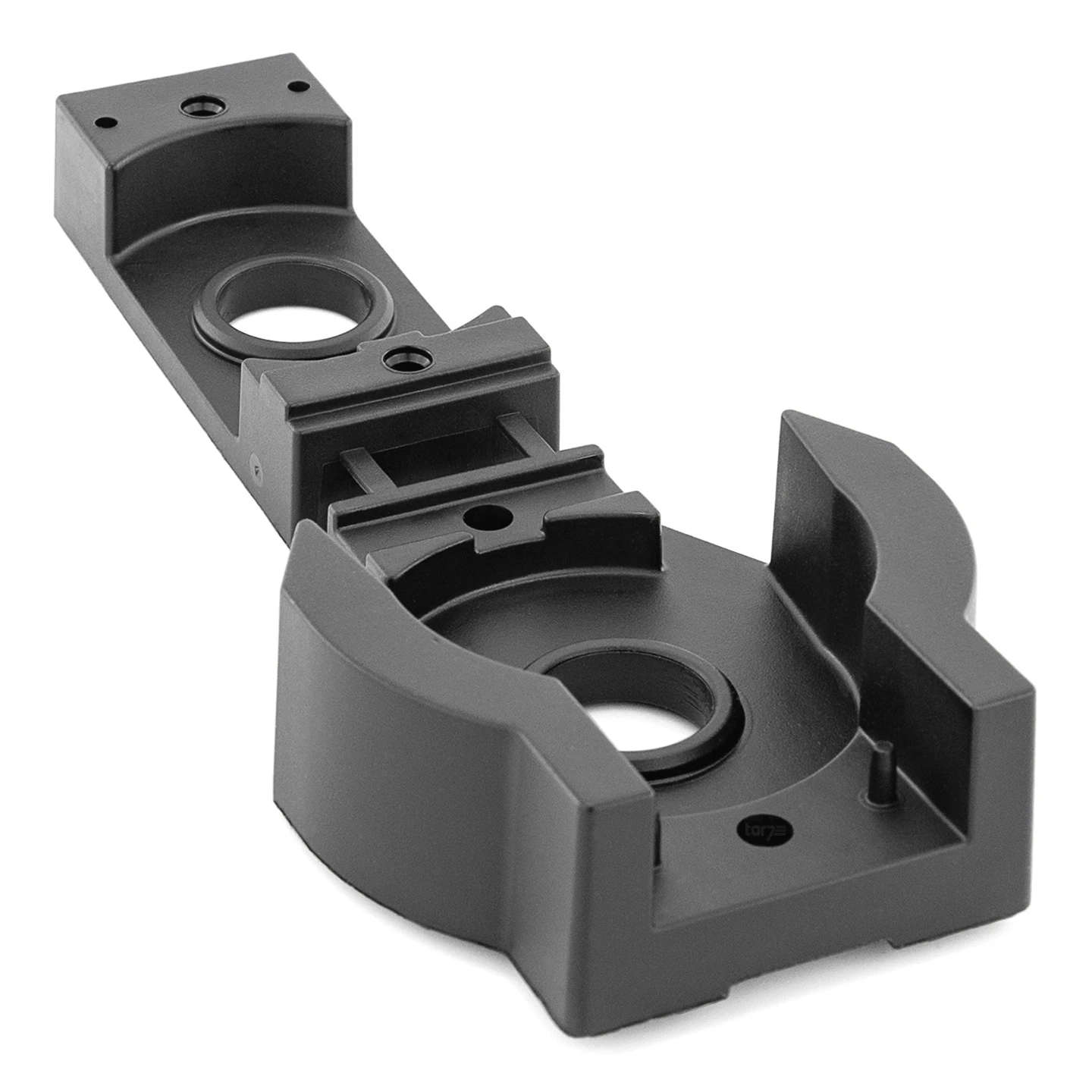

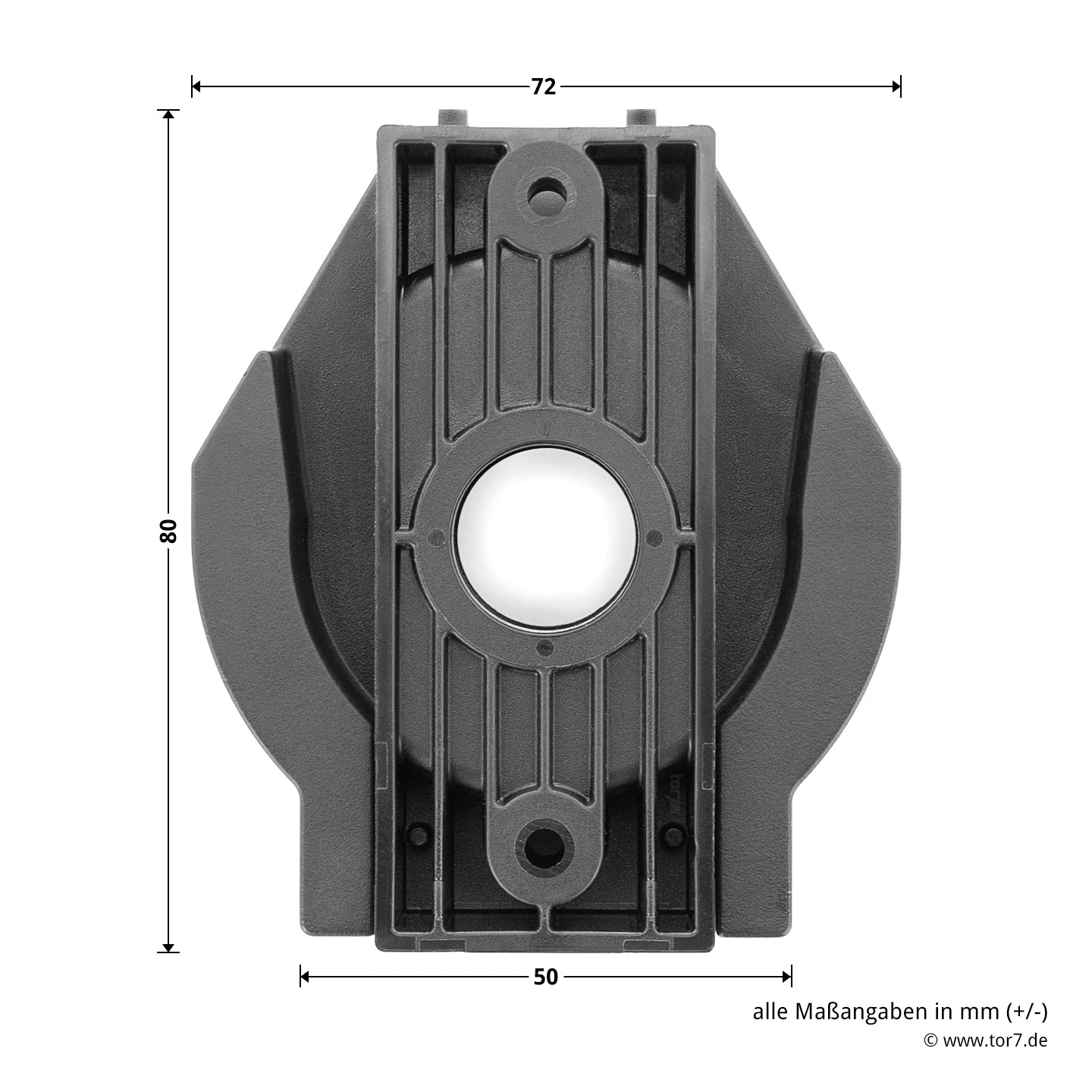

• 1 Stück Hörmann Antriebsscheibenhalter, Führungsschiene FS10, ab 08/2005

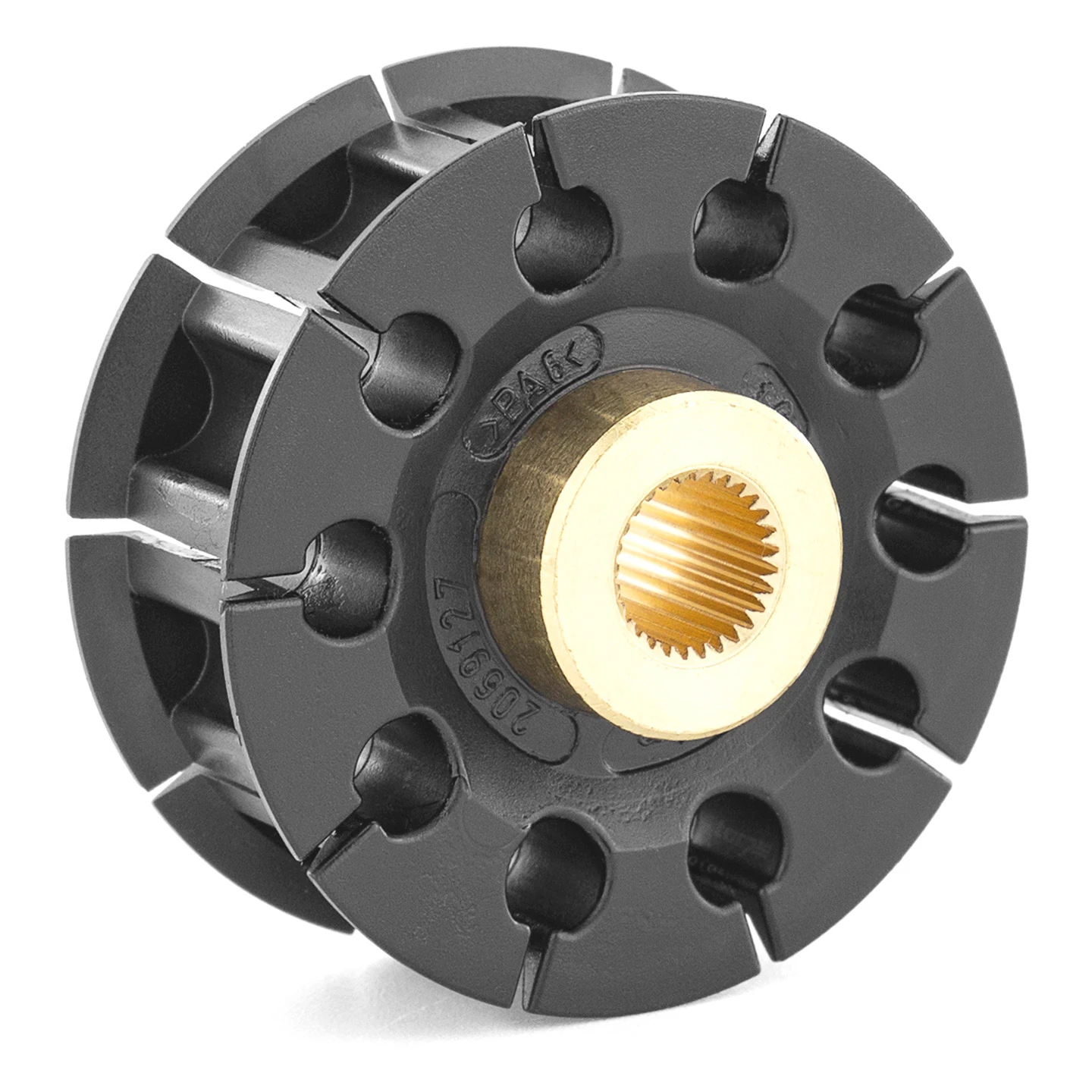

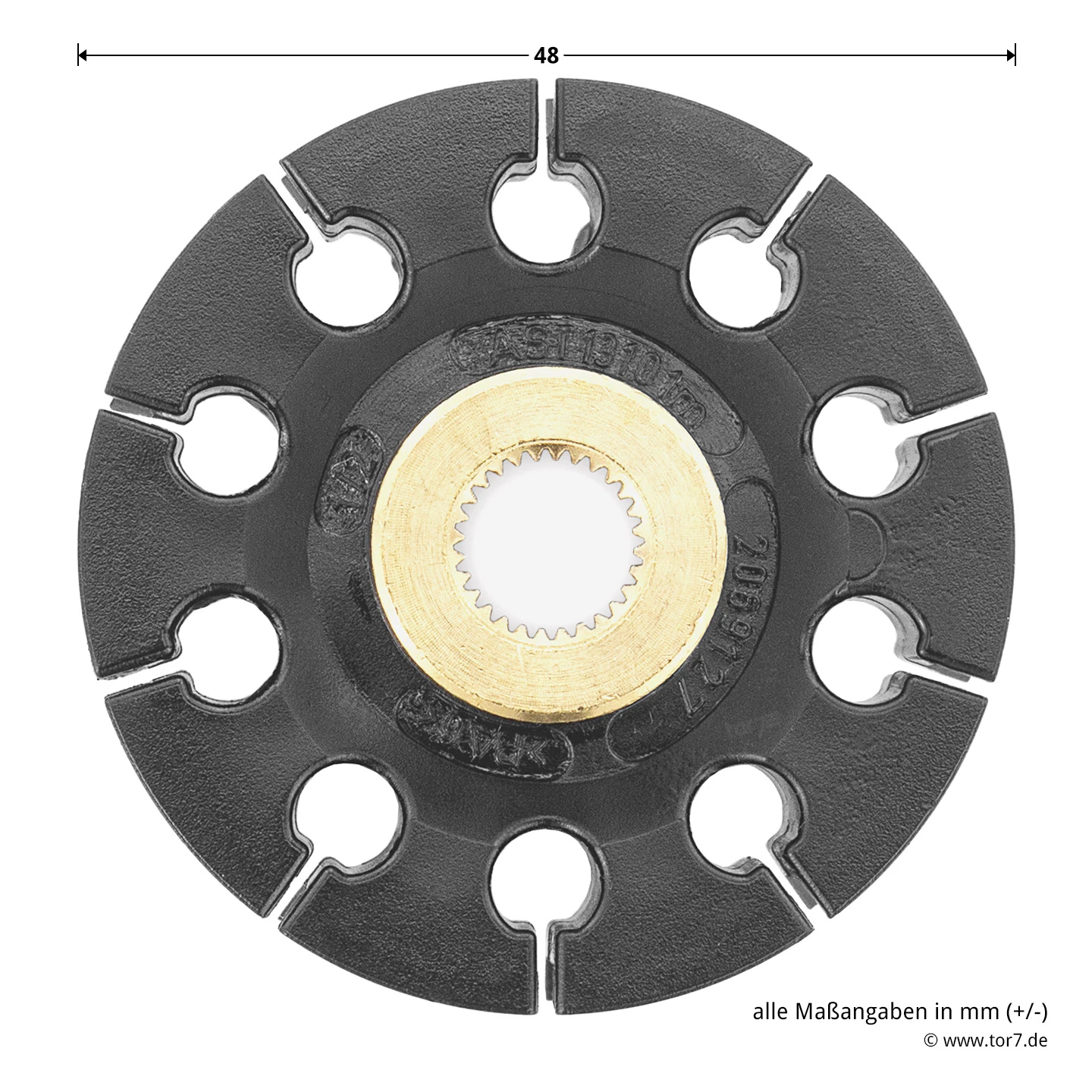

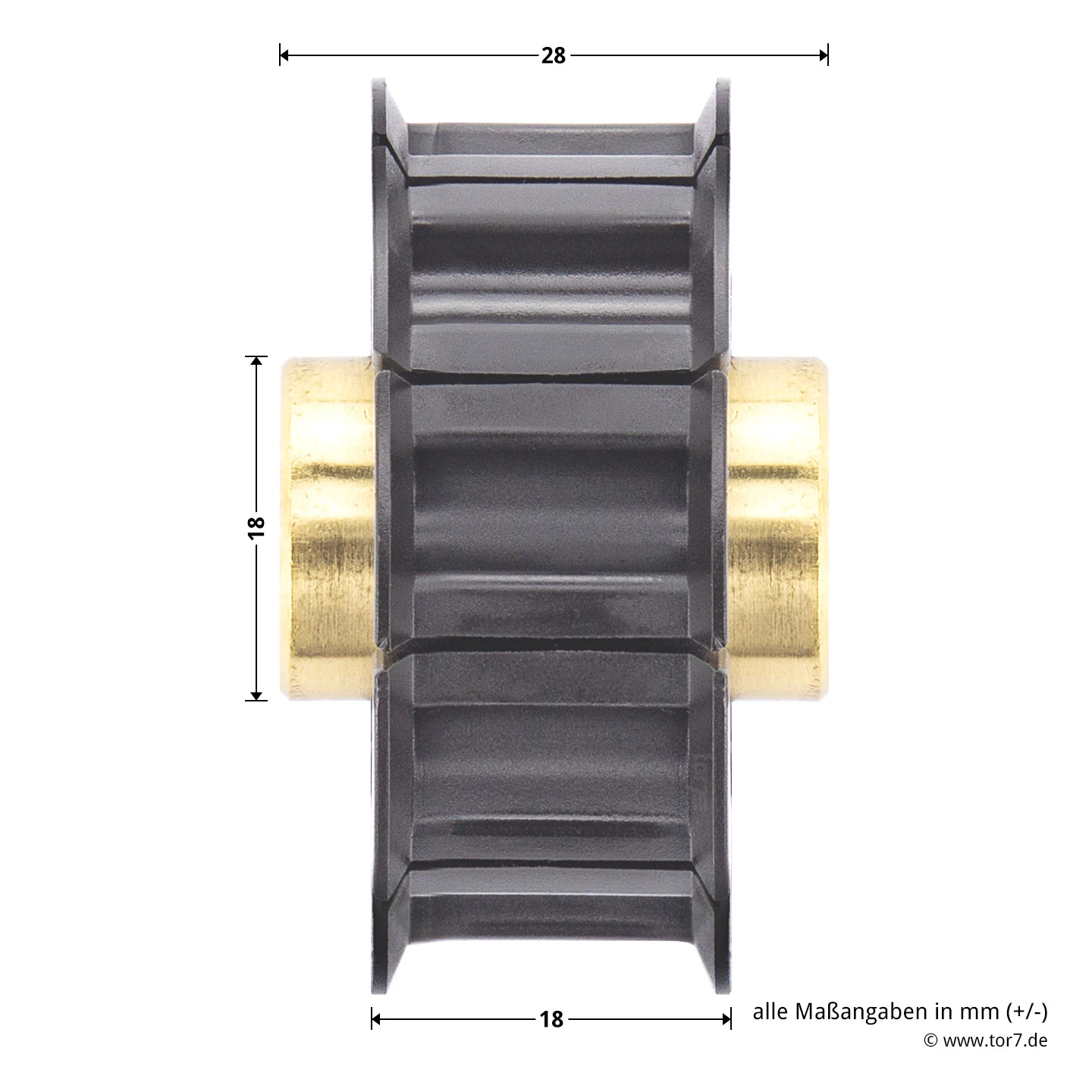

• 1 Stück Hörmann Antriebsscheibe

Bitte beachten: Der Antriebsscheibenhalter eignet sich nur für ein- oder zweiteilige Hörmann Führungsschienen FS10 mit Zahngurt und Baujahr ab 01.08.2005. Für ältere Ausführungen, andere Fühgrungsschienenausführungen, sowie Führungsschienen mit Zahnriemen eignet sich dieses Ersatzteil nicht.

technische Daten:

Material:	Kunststoff
Antriebsscheibe:	inklusive
Befestigungsmaterial:	inklusive
kompatible Führungsschienen:	Hörmann Antriebsschiene, einteilige Führungsschiene FS 10, mit Baujahr ab 01.08.2005, auch für zweiteilige Ausführung geeignet

Profi-Tipp!

Verwenden Sie für den Austausch das Hörmann Führungsschienen-Kürzungs-Set. Dieses hilft beim fachgerechten Wechsel des Antriebsscheibenhalter.

Nach dem Wechsel der Antriebsscheibe sollte laut Anleitung die Halterung zuerst wieder eingebaut und dann der Zahngurt wieder in die Zahngurtkupplung eingesetzt werden. Das kann sich nach unserer Erfahrung schwierig gestalten. Daher unsere Empfehlung: Nach Einlegen des Zahngurtes in die Antriebsscheibenhalterung (Bild 3.1 Einbauanleitung) zuerst den Zahngurt in die Kupplung einbauen (Bilder 3.5 und 3.6). Dabei rutscht die Antriebsscheibenhalterung aufgrund der Gurtspannung etwas in die Schiene. Jetzt am Ende der Schiene ein Holzstück aufsetzen. Mittels einer Schraubzwinge die Antriebsscheibenhalterung dagegen spannen, bis die Schraubenlöcher wieder übereinander passen. Nun die Halterung wieder anschrauben (Bild 3.3 Einbauanleitung). Weiter bei Bild 4 in der Einbauanleitung.

EAN: 4042533783803
