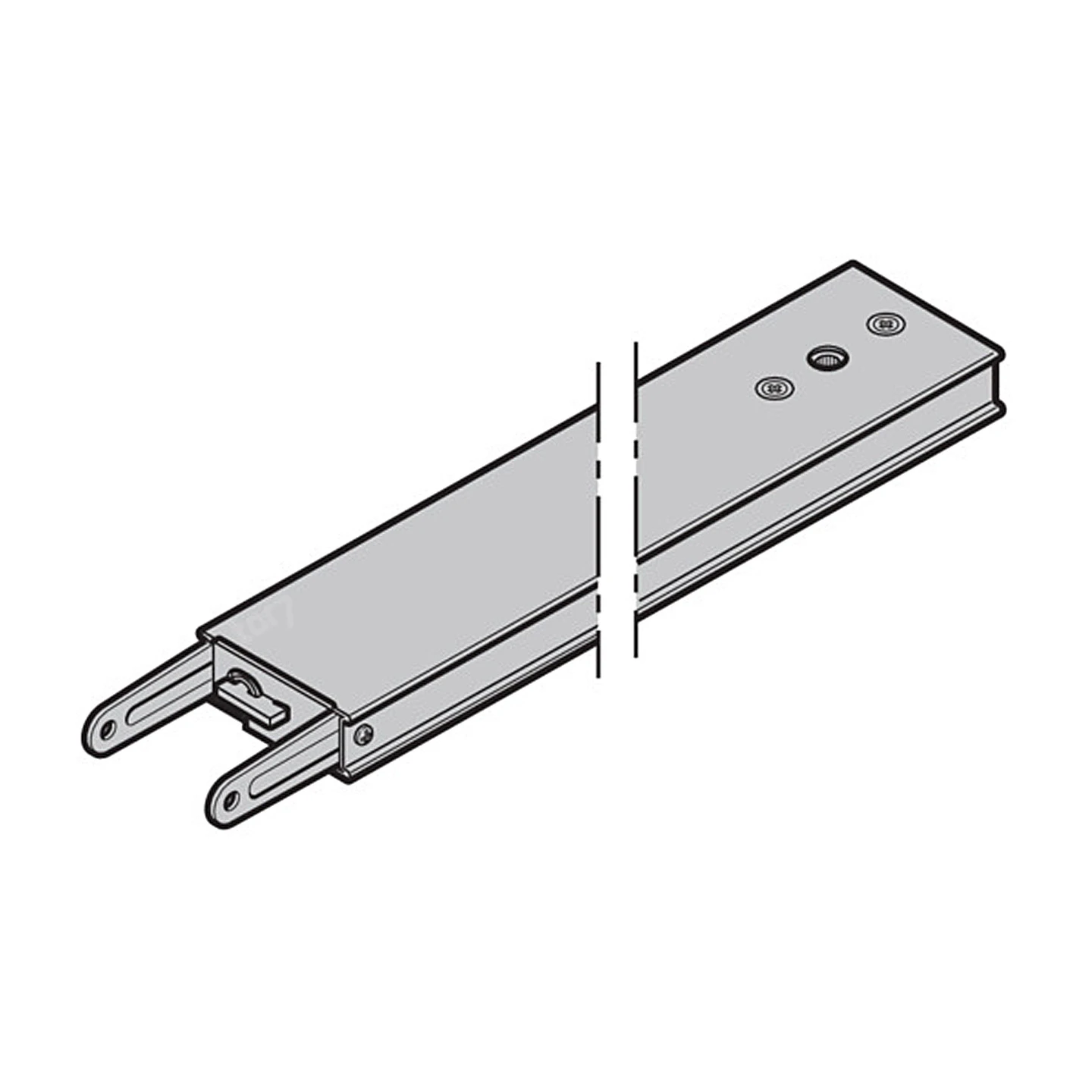

Hörmann Antriebschiene, Zweiteilige Führungsschiene FS 6

Beschreibung zu Hörmann Antriebschiene, zweiteilige Führungsschiene FS 6

Die FS 6 ist die zweiteilige Variante der robusten Führungsschiene FS 60 von Hörmann. Sie ist vorrangig für internationale Lieferungen vorgesehen, bei denen die einteilige Variante zu sperrig ist. Abgesehen von der zweiteiligen Bauweise ist die FS 6 in ihren Eigenschaften mit der FS 60 identisch.

Lieferumfang

• zweiteilige Führungsschiene FS 6 in den Längen K, M oder L
• Polyurethan-Zahnriemen und Stahllitzen
• Hörmann Zahnriemenkupplung für FS 60 und FS 6
• Kunststoff-Führungsschlitten
• kugelgelagerte Umlenkrollen

Durch ihre robuste Bauweise dient die FS 6 vor allem zum Einsatz im Tiefgaragen- und Industrietortorbereich. Aber auch schwere oder sehr breite (> 5500mm) Garagentore sollten mit der starken Führungsschiene FS 6 oder FS 60 ausgestattet werden. Bei Verwendung des kräftigen Garagentorantriebs SupraMatic HT ist ebenfalls der Einsatz der FS 6 notwendig, da es bei weniger robusten Führungsschienen aufgrund der hohen Kräfte zu Verformungen kommen kann.

Die zweiteilige Schiene gibt es in den Längen kurz (K, 3200 mm), mittel (M, 3450 mm) und lang (L, 4150 mm). Auf Anfrage ist die FS 6 auch mit einer Profillänge von bis zu 5500 mm erhältlich. Um die richtige Schienenlänge für Ihr Garagentor zu ermitteln, empfehlen wir unseren Ratgeber “Hörmann Schienenlänge bestimmen”. Vor der Auswahl einer Schiene sollten vor allem die Torhöhe und die Art des Garagentors (Schwing- oder Sektionaltor) bekannt sein. Im Regelfall ist die Schiene mittig zum Garagentor zu montieren, da sich dort die Zugkräfte am ehesten gleichmäßig verteilen können.

Die Schiene wird an der Garagen-Decke angebracht. Doch bevor Sie dieses Vorhaben in die Tat umsetzen können, müssen Sie die beiden Schienenteile zusammenbauen. Der Zusammenbau erfordert einen gewissen Kraftaufwand, da der in der Schiene befindliche Zahnriemen gut gespannt sein muss. Um die Schiene in der Garage einzubauen, benötigen Sie zusätzlich ein Hörmann Sturzgelenk und eine Deckenabhängung. Alternativ kann auch das Abhängungsset für Führungsschienen verwendet werden, welches für eine höhere Stabilität sorgt. Bei Sektionaltoren mit einer Breite von über 5500 mm ist zudem die Hörmann Einbaukonsole (Artikelnummer 436099) zwingend erforderlich.

Mit der FS 6 kompatible Garagentorantriebe:

• SupraMatic P der Serien 1, 2, 3 und 4
• SupraMatic H der Serien 1 und 2
• SupraMatic HT der Serie 3

Hinweis: Die zweiteilige Antriebsschiene FS 6 ist für internationale Bestellungen vorgesehen. Für Käufe aus dem Inland empfehlen wir immer die einteilige Führungsschiene FS 60. Diese ist bereits vormontiert und der kraftaufwendige Zusammenbau der Antriebsschiene entfällt.

Technische Daten

• freitragende Stahlschiene mit Polyurethan-Zahnriemen und Stahllitzen
• mit Kunststoff-Führungsschlitten und kugelgelagerten Umlenkrollen
• 2-teilig, vormontiert
• Gesamtlänge K-Schiene: 3200 mm, Bewegungshub: 2475 mm
• Gesamtlänge M-Schiene: 3450 mm, Bewegungshub: 2725 mm
• Gesamtlänge L-Schiene: 4125 mm, Bewegungshub: 3400 mm
• stabiler Torlauf
• automatische Gurtspannung

Varianten:
435586 (4042533343625) |
435587 (4042533343632) |
435588 (4042533343649)
